Opis produktu

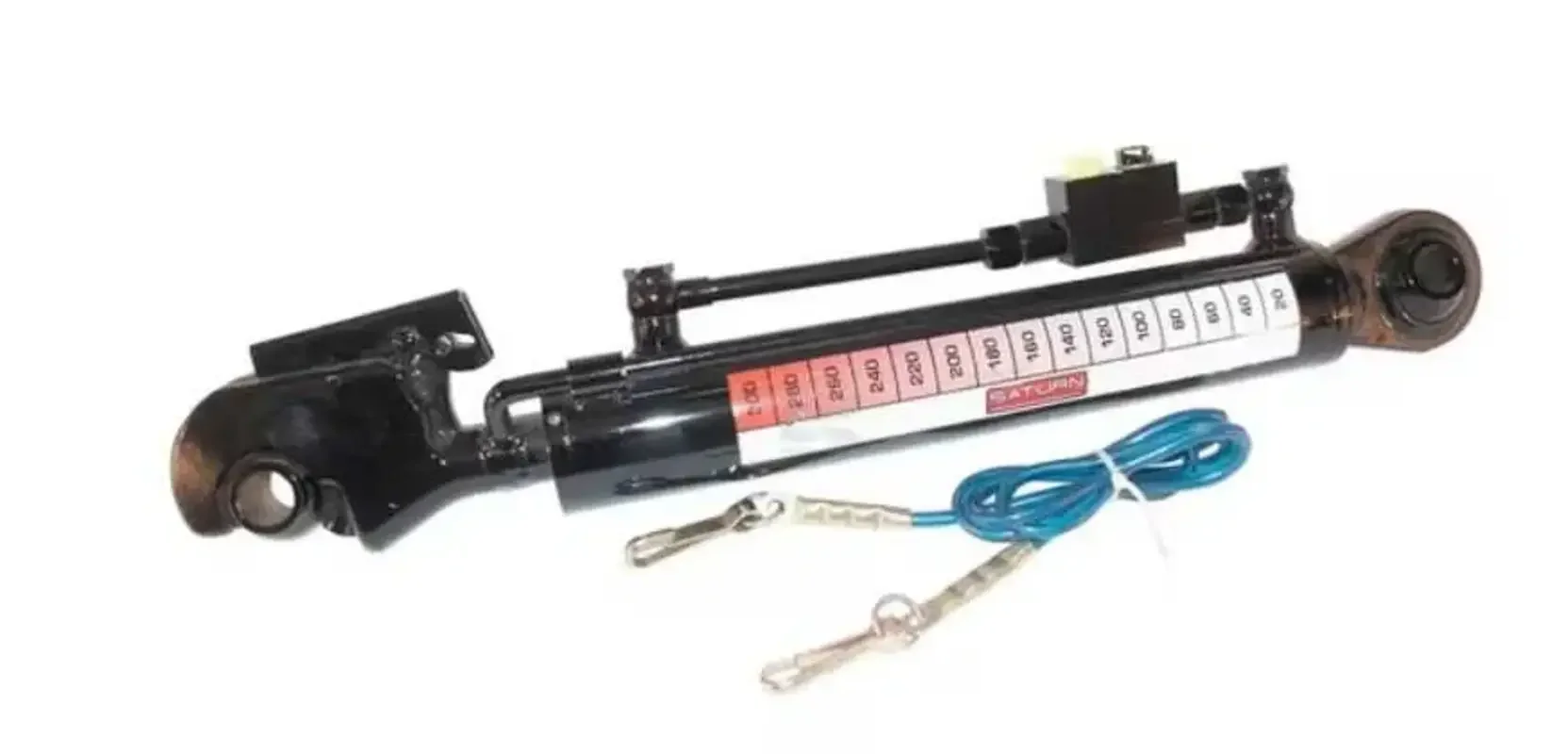

Łącznik górny hydrauliczny typu TCVNN
Zalety
Ustawienie można bez problemu odczytać
Łącznik zachowuje ustawioną pozycję
Szczegóły produktu
Z czytelnym wskaźnikiem długości
Wyposażone w sterowany zawór zwrotny
Maksymalne obciążenie promieniowe: 10% obciążenia osiowego
Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46
Czystość materiału: ISO4406 22/20/17 lub NAS 9
Do maszyn z kat.1,2 3-punktowych układów zawieszenia TUZ
Zawiera
Siłownik
Funkcjonalny zawór zwrotny
Kula
Linka uruchamiająca
Typ mocowania - strona tłoczyska
Hak
Typ mocowania - strona cylindra
Łożysko
Kategoria mocowania - strona tłoczyska
2
Kategoria mocowania - strona cylindra
2
Długość min.
620 mm
ADługość max.
920 mm
Skok
300 mm
Średnica tłoczyska
35 mm
Średnica otworu cylindra
63 mm
EŚrednica zew.
73 mm
Średnica otworu montażowego - strona tłoczyska
25,7 mm
Średnica otworu montażowego - strona cylindra
25,7 mm
Typ gwintu mocowania - strona cylindra
BSP
CŚrednica gwintu mocowania - strona cylindra
3/8 cal
Typ gwintu mocowania - strona tłoczyska
BSP
Średnica gwintu mocowania - strona tłoczyska
3/8 cal
DRozstaw przyłączy oleju
340 mm
Materiał tłoczyska
Stal 20MnV6
Obróbka powierzchni tłoczyska
Chromianowana
Materiał cylindra
Stal ST52
Ciśnienie nominalne
200 BAR
Ciśnienie robocze max.
250 BAR
Max. ciężar wypychany przy ciśnieniu 200 bar
6,2 t
Max. ciężar wciągany przy ciśnieniu 200 bar
5,8 t
Prędkość tłoczyska max.
0,1 m/s
Kolor
Czarny
Kolor RAL
9005
Mocowanie (od strony drążka)
Hak mocujący kat. 2
